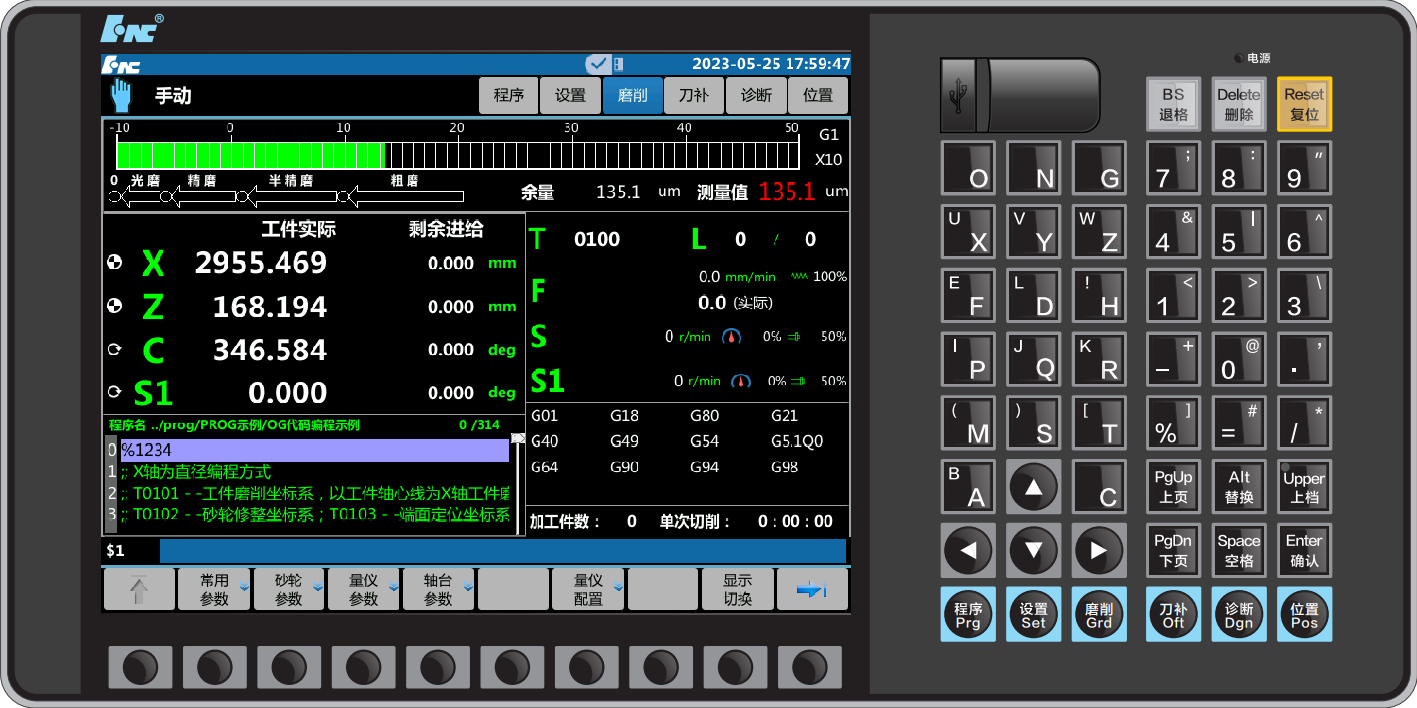

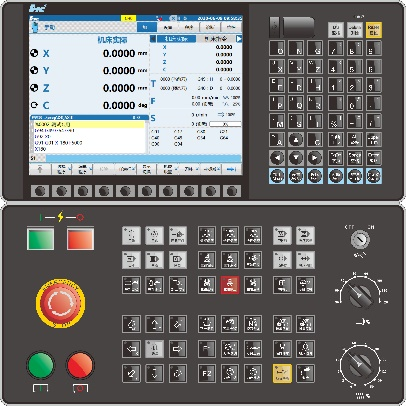

華中8型磨削數控裝置的NC面板上，配有“程序、設置、磨削、刀補、診斷、位置”6個功能按鍵，每個功能按鍵對應一組功能集。

每組功能集可通過功能按鍵配合屏幕下方10個按鍵，選擇相應的功能及界面，各功能集的功能說明及主要完成工作如下：

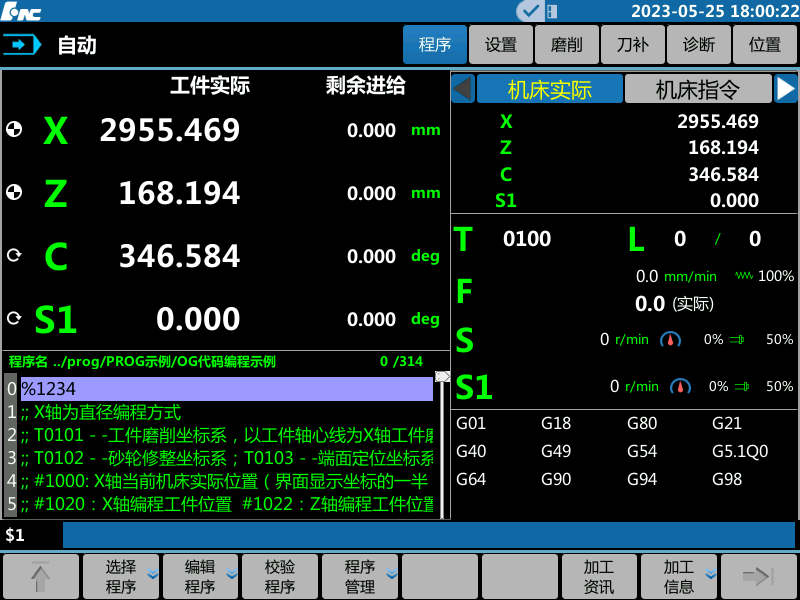

1.?程序

功能說明：

自動加工操作所需的功能

功能內容：

①　程序編輯：編輯新程序，編輯當前加載程序，固定循環后臺編輯；

②　程序加工：加工程序選擇，程序校驗，程序加工；

③　程序管理：程序拷貝、程序?qū)傩孕薷模?/p>

④　其他：加工信息。

2.?設置

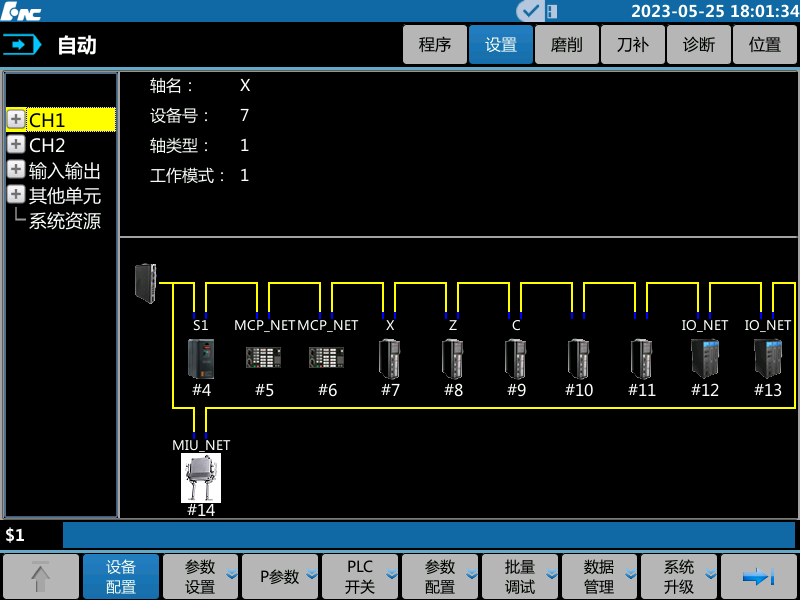

設置主功能第一頁

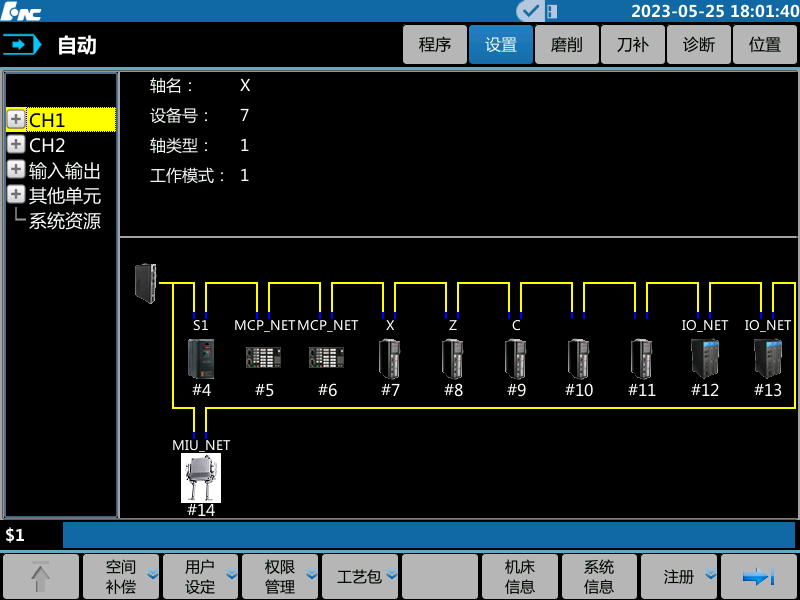

設置主功能第二頁

功能說明：

設備配置，參數設置，系統信息相關的操作功能

功能內容：

①　系統硬件設備配置及配置順序設定功能：設備配置；

②　通用參數的設置功能：參數設置；

③　用戶選配參數的設置功能：P參數、參數配置；

④　配套設備開/關功能：PLC開關；

⑤　系統升級及調試功能：批量調試、數據管理、系統升級、權限管理、用戶設定

⑥　注冊、基本信息等功能：注冊、機床信息、系統信息、工藝包、時間設定

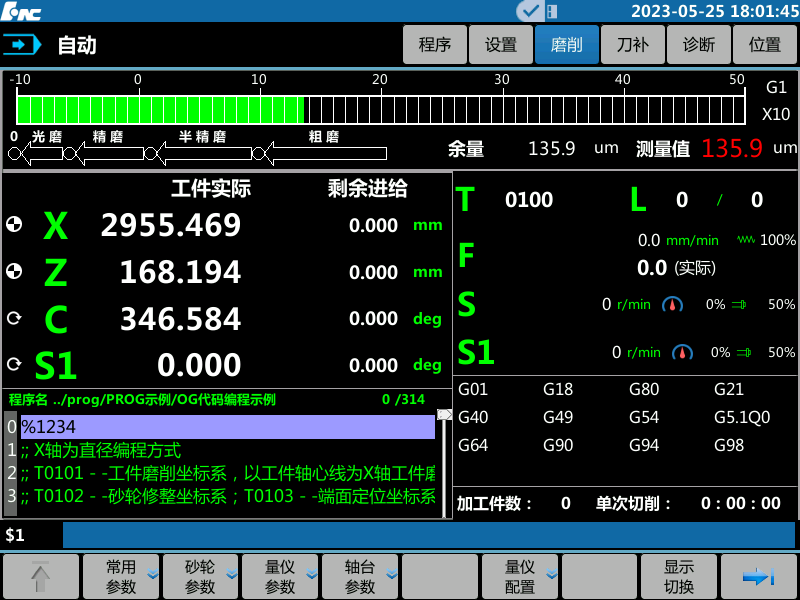

3.?磨削

磨削主功能第一頁

磨削主功能第二頁

功能說明：

磨削工藝、NCUC量儀配置、伺服尾座功能

功能內容：

①　工藝卡功能：常用參數、砂輪參數、量儀參數、軸臺參數；

②　NCUC量儀功能：量儀配置；

③　界面顯示：顯示切換；

④　工藝保護功能：工藝授權；

⑤　砂輪輪廓圖紙導入功能：DXF;

⑥　伺服尾座功能：尾座設置；

⑦　工藝數據備份/導入功能：工藝數據；

⑧　用戶工藝宏變量功能：自定義宏變量、用戶文件。

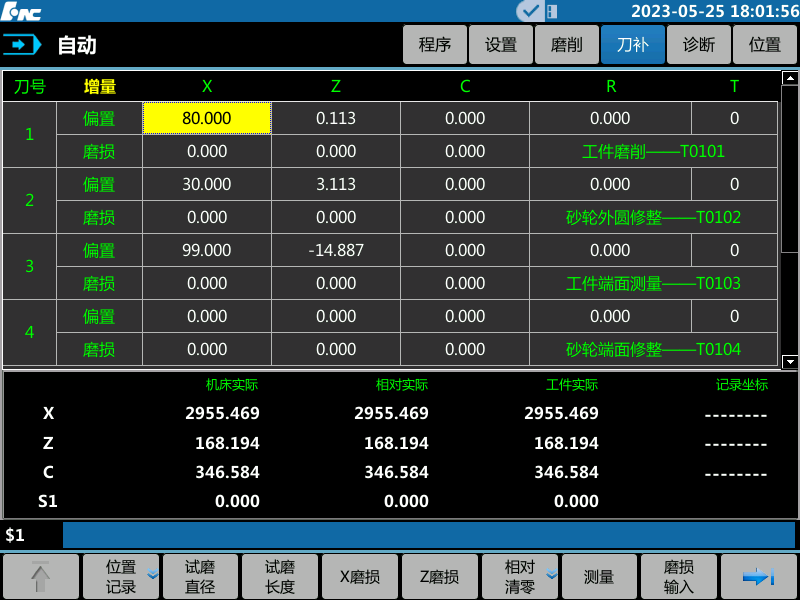

4.?刀補

刀補主功能第一頁

刀補主功能第二頁

功能說明：

刀具設置相關的操作功能

功能內容：

①　T指令、G54--G59指令對刀功能；

②　刀補（R、T）功能；

③　刀架平移功能；

④　刀偏、磨損、G54--G59坐標系清零功能。

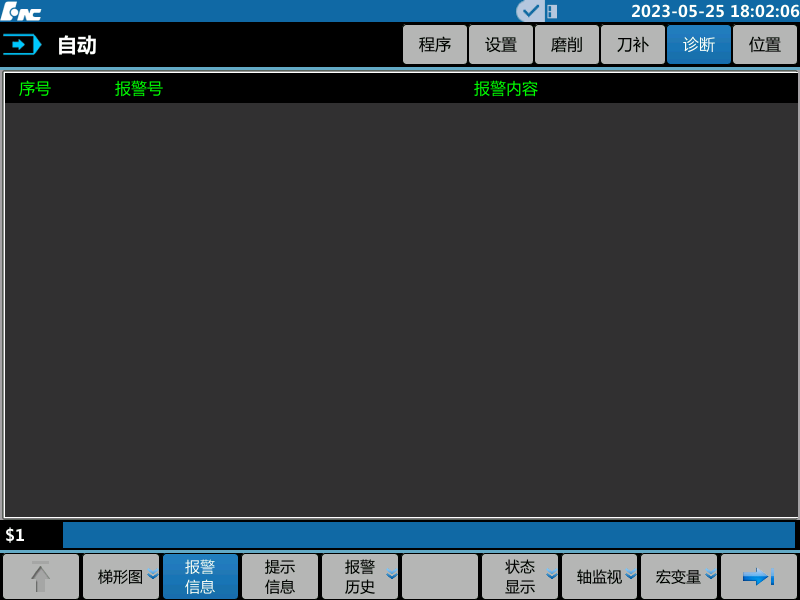

5.?診斷

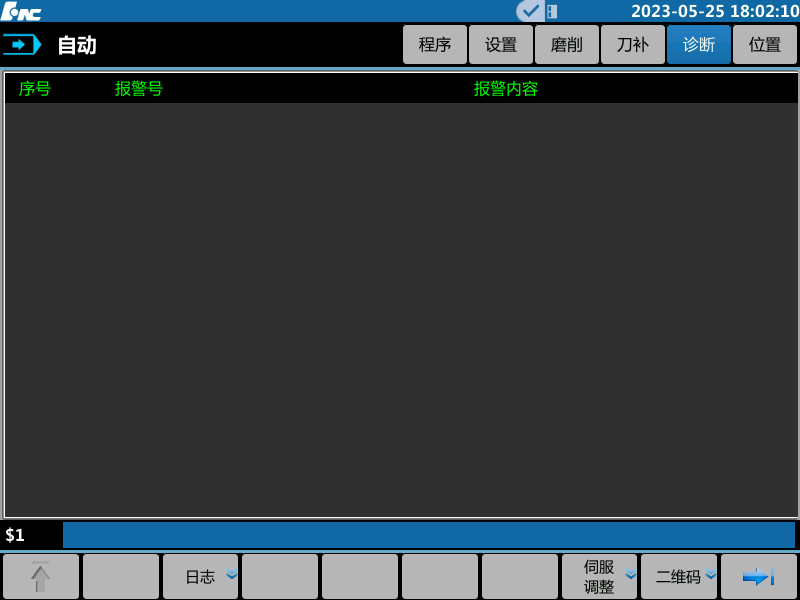

診斷主功能第一頁

診斷主功能第二頁

功能說明：

梯圖編輯、故障診斷、性能調試、宏變量監控、智能化功能

功能內容：

①　故障診斷功能：報警信息、報警歷史、梯形圖、PLC狀態、宏變量、日志等功能；

②　性能調試功能：伺服調整

③　智能化功能（需開權限）：故障錄像、絲杠負荷、自檢等維護

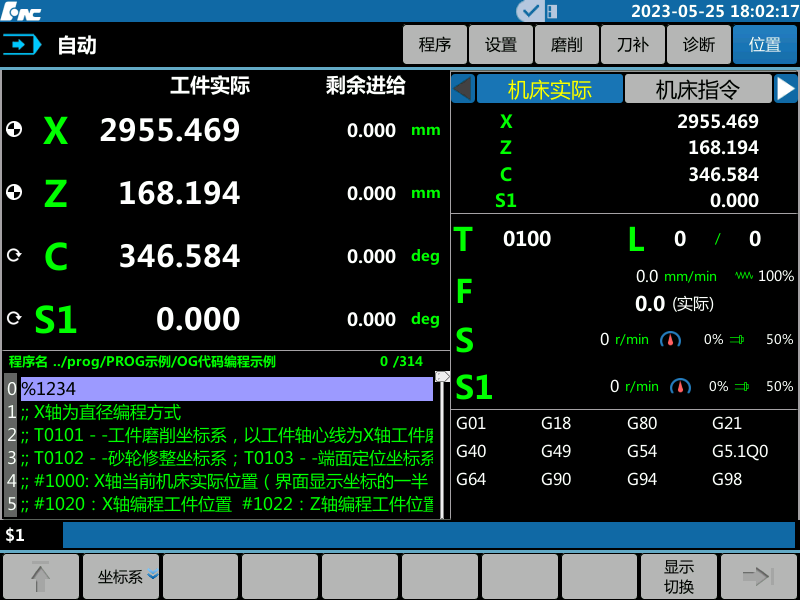

6.?位置

功能說明：

G54--G59對刀設置，界面顯示切換功能

功能內容：

①　G54--G59對刀設置：坐標系；

②　界面顯示：顯示切換；
