目的：建立加工坐標系，讓系統知道工件零點在機床坐標系的位置；（即：把工件零點的坐標存到系統里面）
原則：工件零點盡可能與工藝基準一致；對刀過程中精確操作，減小對刀誤差；
對刀的前提：主軸裝好刀，按面板“主軸正轉”；
按：“手輪”，選擇軸及移動倍率
?
系統常用的對刀方式如下：
1：將工件分中設零點；
2：三點找圓心；
3：將對刀的當前點設為零點；
?
1.工件分中設零
步驟如下：

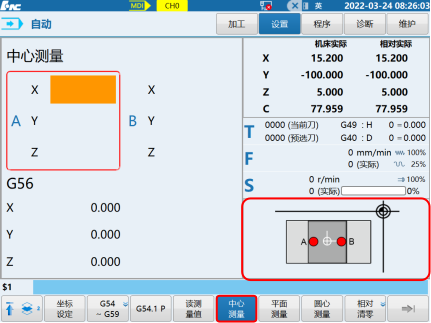

“設置”→“工件測量”→→按“中心測量”→選擇坐標系→
例如：設定G56坐標系，對工件X向分中；
如上圖所示：

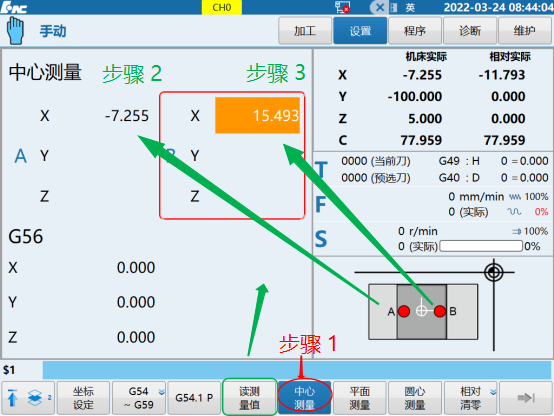

步驟1：選擇“中心測量”
步驟2：先將刀具移動到工件A點， 按：“讀測量值”，此時系統會記錄A點坐標；
? ? 步驟3：再將刀具移動到工件B點位置，按：“讀測量值”，測試系統會記錄B點坐標；

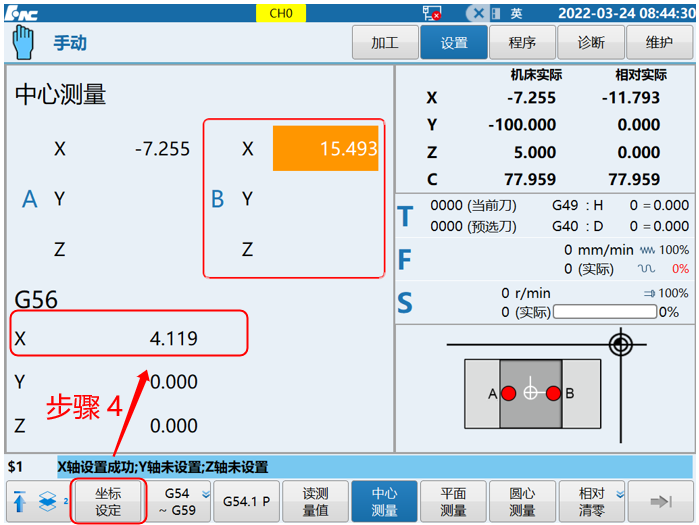

步驟4：按“坐標設定”；界面會提示：
備注：同樣方式，可對工件Y向分中設零；
2.三點找圓心

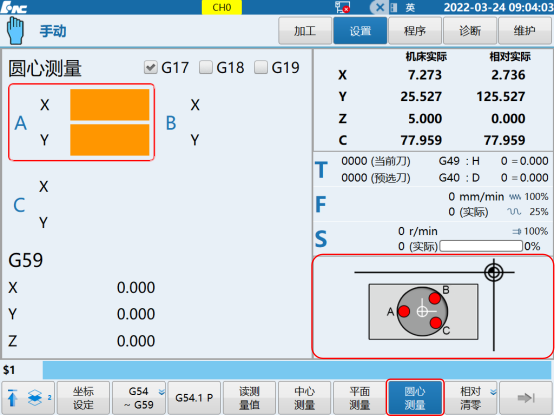

“設置”→“工件測量”→按“圓心測量”→選擇坐標系→?例如:選擇G59；
例如：找G59坐標系X/Y圓心

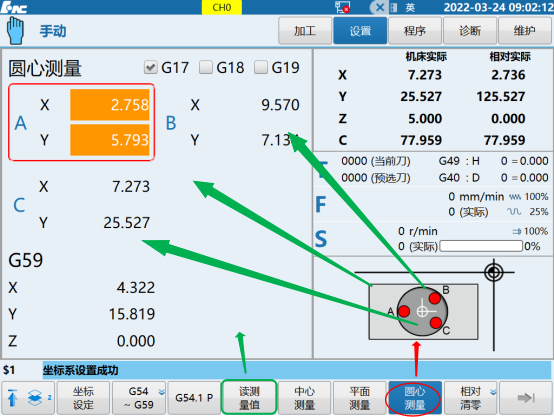

步驟1：選擇“圓心測量”
步驟2：先將刀具移動到工件A點， 按：“讀測量值”，此時系統會記錄A點坐標；
步驟3：再將刀具移動到工件B點位置，按：“讀測量值”，測試系統會記錄B點坐標；
步驟4：再將刀具移動到工件C點位置，按：“讀測量值”，測試系統會記錄C點坐標；
? ? 步驟5：按“坐標設定”；界面會提示：
備注：在坐標系里面，可以通過“增量輸入”對已設定好的軸坐標進行正負偏移（零點移動）
3.對刀的當前點設為零點
將軸移動到需要設置為零點的位置；此時，操作步驟如下：

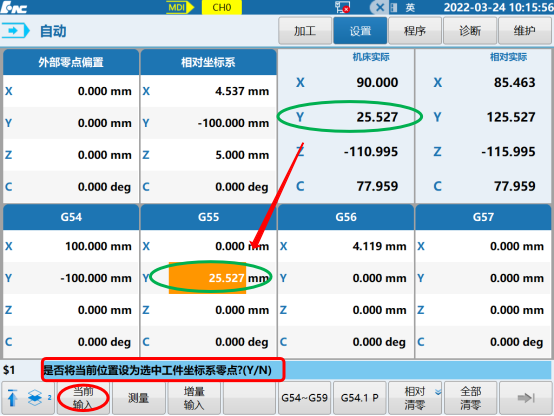

“設置”→“坐標系”→選擇相應工件坐標系，并將光標移動到需要設零的軸→按：“當前位置”→
4.刀長補設置

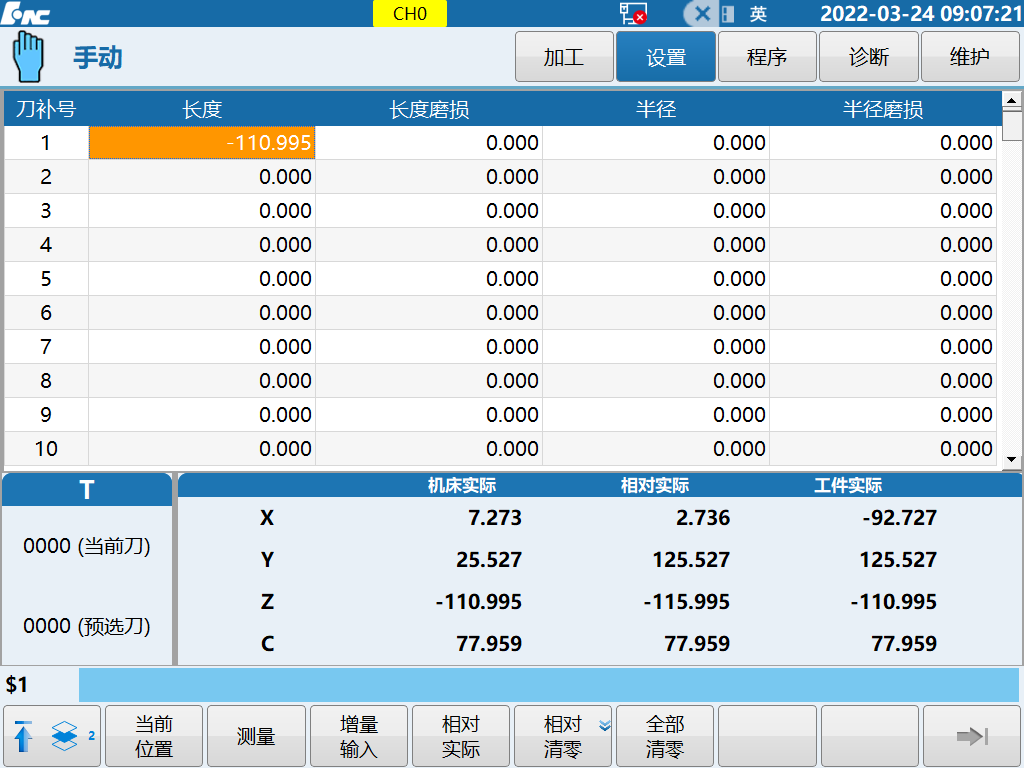

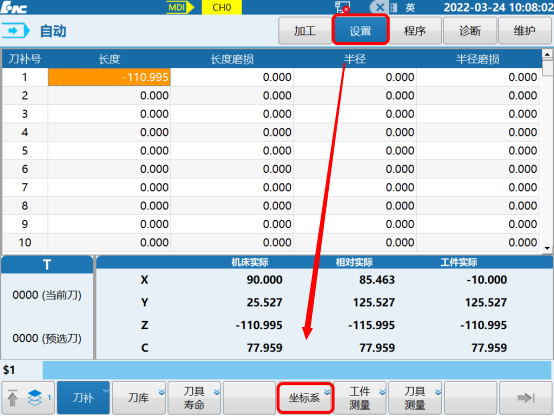

按鍵或撥旋鈕，切換成手動方式，按［設置］按鍵，進入刀補界面；
按［上下］按鍵，分別選擇刀補號，手搖Z軸至刀尖點接觸到工件對刀面；
按［當前位置］菜單，錄入所需刀長；
按［增量輸入］菜單，可以修改刀補增量值
按［相對清零］菜單，當前軸的位置清零
按［全部清零］菜單，清空所有刀補數據
?
5.零點偏移

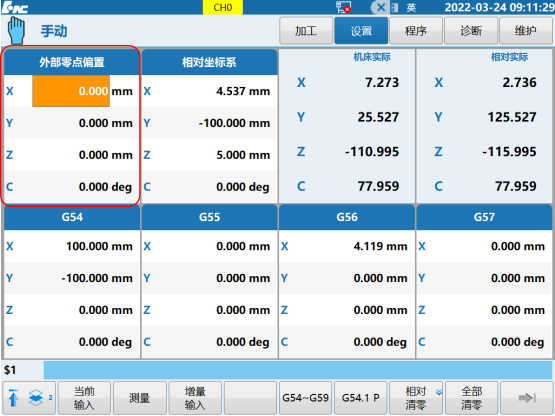

按鍵或撥旋鈕，切換成手動方式，按［設置］按鍵，進入坐標系界面；

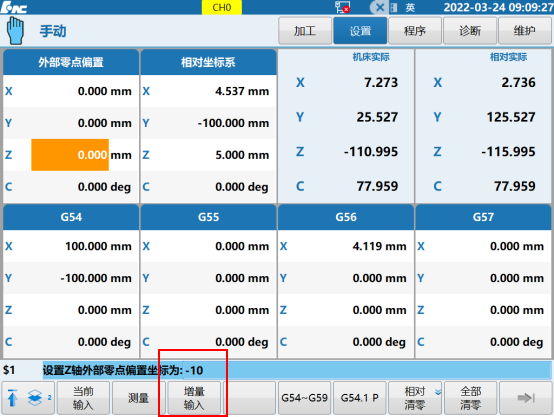

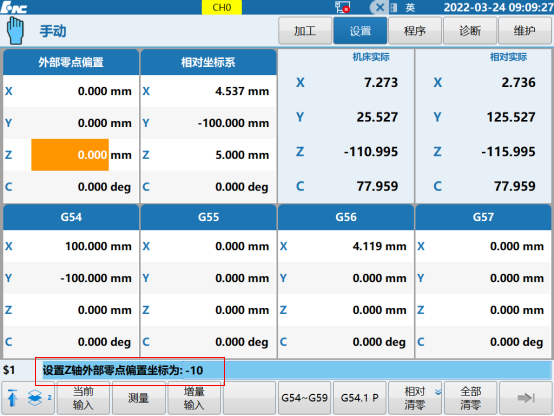

外部零點偏置偏移所有工件坐標系各個軸偏移。
注意事項：
1：移動機床時注意軸移動方向，避免機床碰撞危險；
2：根據加工工藝，選擇對刀的刀具；
3：對刀過程中用手搖移動機床，選擇合適的倍率，一定注意安全；
4：對刀后，一定要正確的將坐標輸入到所選擇的對應坐標系，否則坐標錯誤產生嚴重后果；
5：坐標系中，“外部零點偏置”一般情況不要填值；若其中有值，會將所有工件坐標系的零點進行偏移；慎用（熟悉后，根據情況可自行選用）；
