席卷全球的新冠肺炎疫情對全球經濟的影響至今未能消弭；疫情疊加貿易摩擦沖擊，全球半導體產業鏈的失序至今也未能恢復，芯片受制于人的形態也長期出現......華中數控未雨綢繆，積極實現數控系統全國產配置，為中國“大腦”裝配“中國芯”。目前，全國產配置已實現數千臺數控裝置和伺服驅動裝置的銷售和批量應用，形成基于國產芯片數控系統加工應用示范基地。

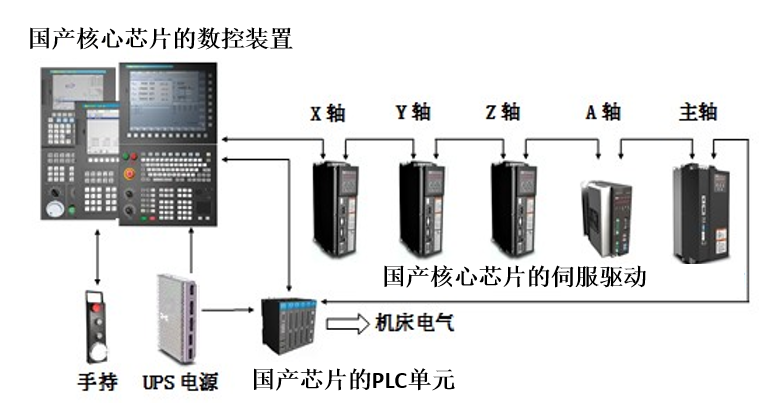

一、基于國產芯片的高檔數控系統硬件體系結構
高檔數控系統的硬件平臺為伺服驅動、PLC單元等機床運動執行單元提供實時總線控制接口，同時也是操作系統軟件、控制軟件、應用軟件、管理軟件等軟件的運行載體。
華中數控采用基于PC的開放式硬件體系結構，賦予數控裝置硬件平臺模塊化、可置換的特點，從而可提高高檔數控系統對功能擴充和產品升級的快速響應能力。
結合高檔數控系統功能、性能和環境適應性對芯片的需求，華中數控優選國產芯片，進行多方面極端測試驗證，保證基于國產芯片數控系統硬件平臺的可行性和穩定性。
? ? ?
二、現場總線在國產芯片數控系統應用
為了滿足數控系統高速高精和多軸多通道的控制需求，提高數控系統的性能和市場競爭力，基于國產芯片的高檔數控系統擬采用工業現場總線技術，支持標準EtherCAT總線或自主知識產權的NCUC總線。
三、基于國產芯片的高檔數控系統軟件體系結構
提供實時操作系統完整解決方案，支持主流CPU硬件平臺，包括國產芯片，實時性滿足數控系統控制需求，具備標準接口規范和集成開發環境，加速移植和開發調試。
四、系列化國產芯片數控裝置

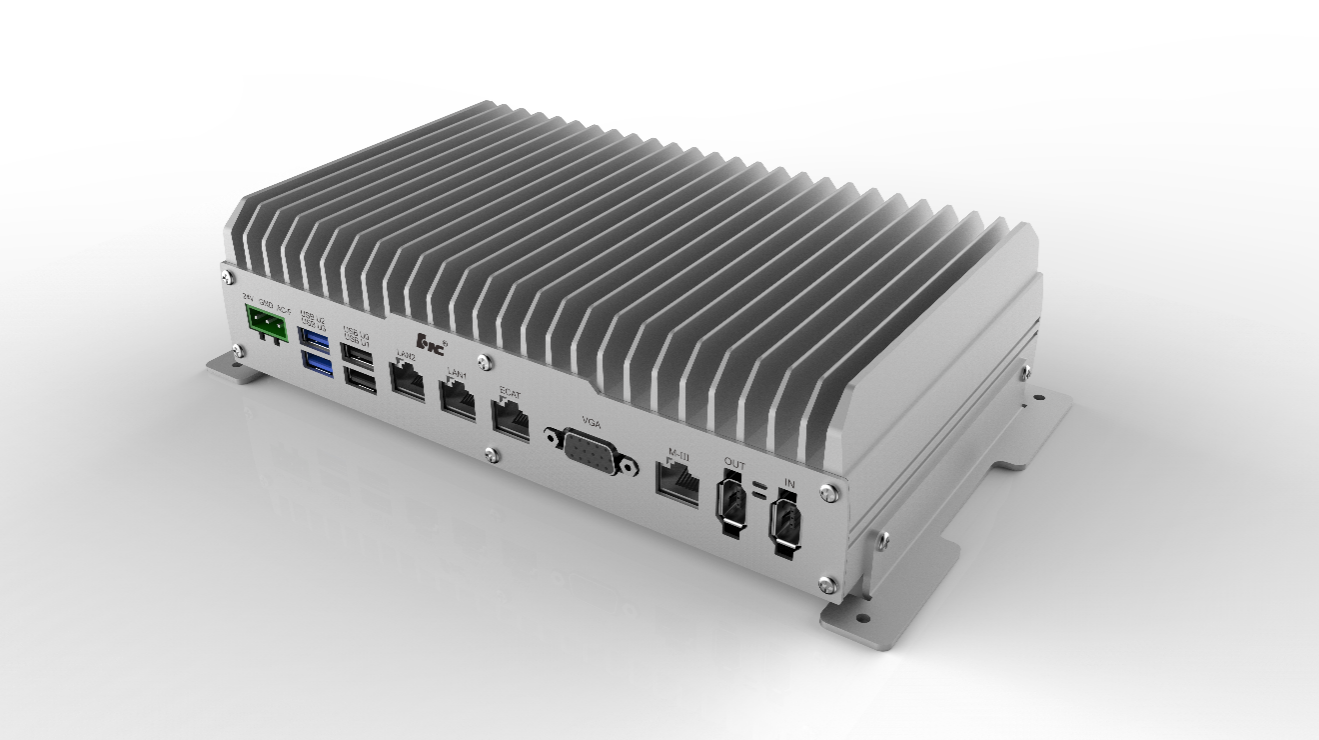

1.基于國產芯片的數控系統產品
? 基于國產芯片研發自主化高檔數控系統，其功能、性能可滿足高檔數控機床
配套需求，并實現產品的系列化及規模化生產和推廣應用。目前，基于國產芯片的數控裝置有基礎型和增強型兩種解決方案。
? 基礎型包括HNC-808Di-c、HNC-818Di-12c，具有高速高精、多軸多通道、五軸聯動、RTCP、五軸刀具半徑補償、空間精度補償、雙驅、全閉環、在線測量等控制功能；具有開放性，支持數據采集及遠程數據應用。
? 增強型包括HNC-848Di-17c，除基本功能外，還支持客戶定制，客戶工藝集成，具有熱誤差補償、機床故障診斷、機床健康保障等智能化功能。
2.基于國產芯片的PLC單元產品開發
PLC單元采用模塊化技術，由一個通訊模塊和多個功能模塊組成。各功能模塊可根據不同機床類型靈活配置，具有高度的通用性和可互換性。
通訊模塊：支持EtherCAT或NCUC工業現場總線；
功能子模塊：包括開關量輸入/輸出子模塊、模擬量輸入/輸出子模塊、及多種傳感器數據采集模塊。

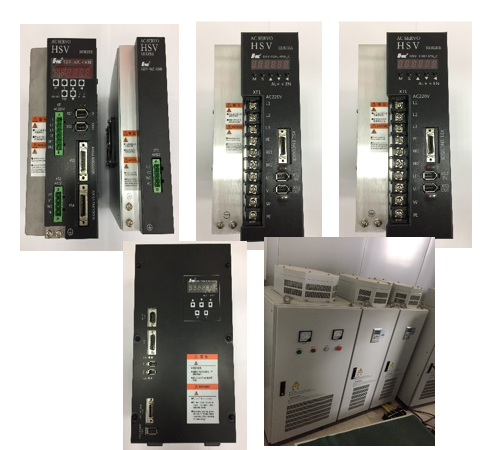

?五、系列化國產芯片伺服驅動產品

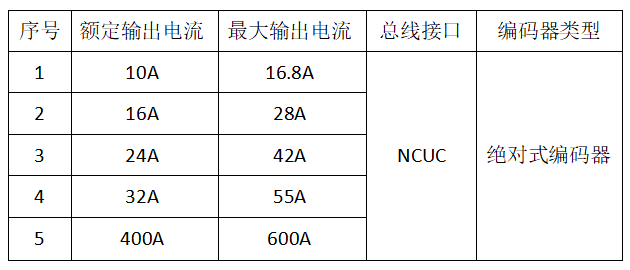

? ? 基于國產芯片的伺服驅動產品，共計5個規格，具體規格如下表所示：
??
主要功能與性能指標為：
??具有參數自整定功能；
??具有現場總線接口；
??可適配高精度絕對式編碼器；
??支持弱磁控制，配合電機弱磁倍數不低于額定轉速的3倍。
?
數控系統中核心技術、關鍵零部件、各類軟硬件全部國產化，已在車銑復合加工中心、臥式五軸加工中心、立式五軸加工中心、超精磨車床等等多種機床得到應用實踐。并且在傳統數控機床：車床、銑床、加工中心、磨床等通用市場上實現批量配套和銷售。

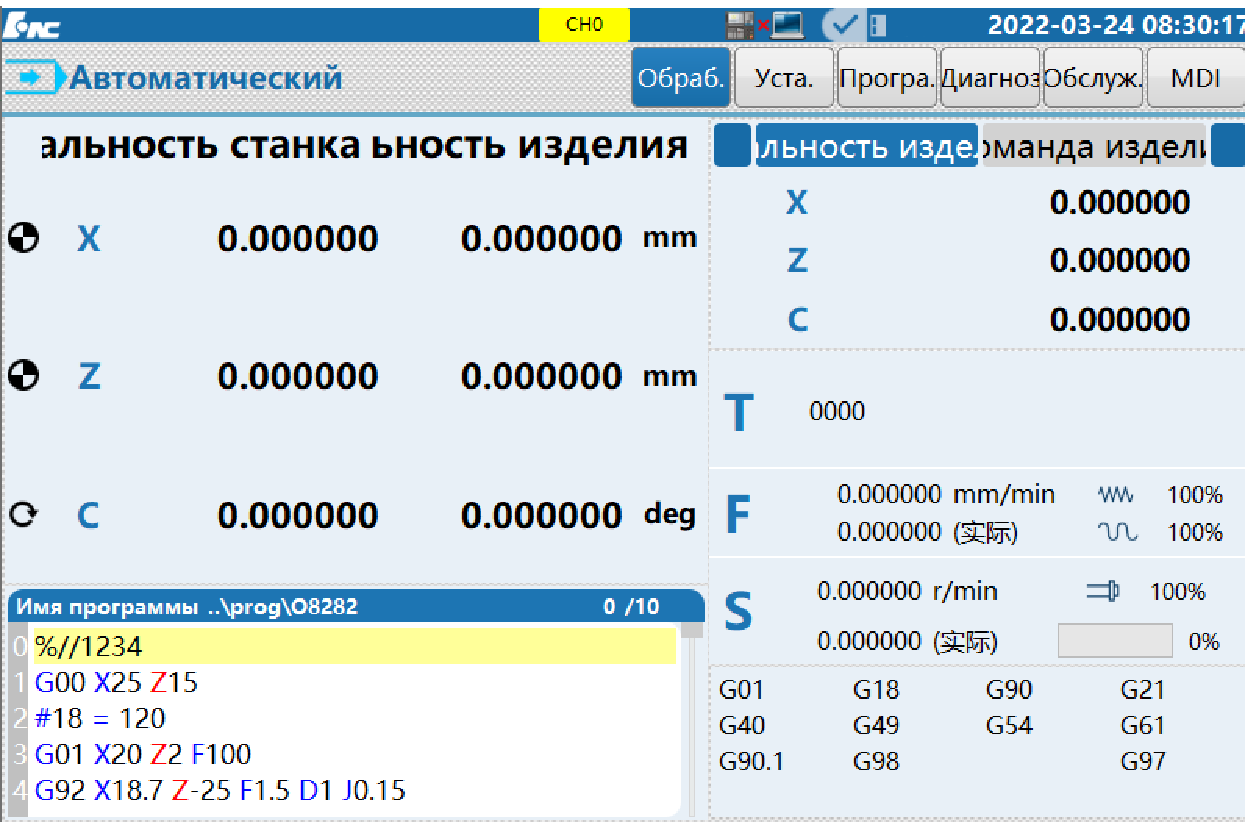

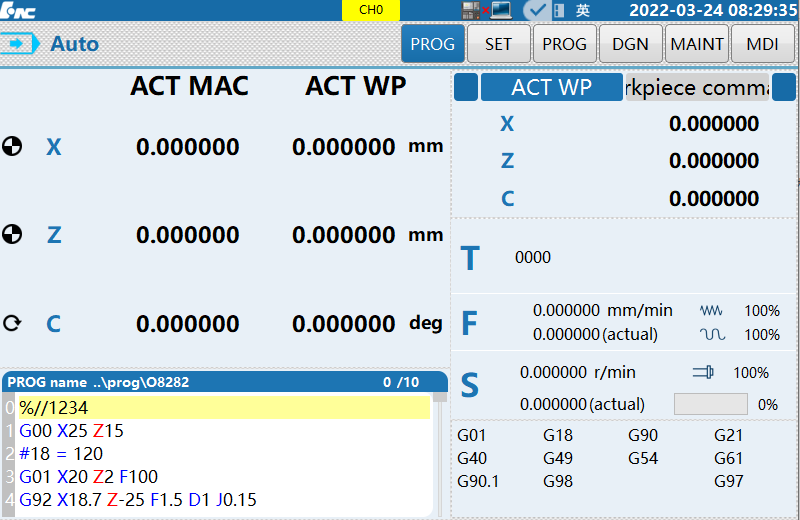

華中數控系統支持多種語言包，包括英文、俄文等等，支持客制化，滿足不同用戶加工需求。
芯片作為衡量一個國家科技和創新水平的重要標志，提升國產化率、實現技術突破的必要性極大。未來，華中數控繼續加大數控系統全國產化配置研發，用“中國大腦”裝備中國制造。
?
